看了許多前輩都改過第二煞車燈了
自己也想裝,可是又一直很懶
上網找了人家買的都要5~6百元
想想還是自己跑去電子材料行買了食人魚LED回來玩

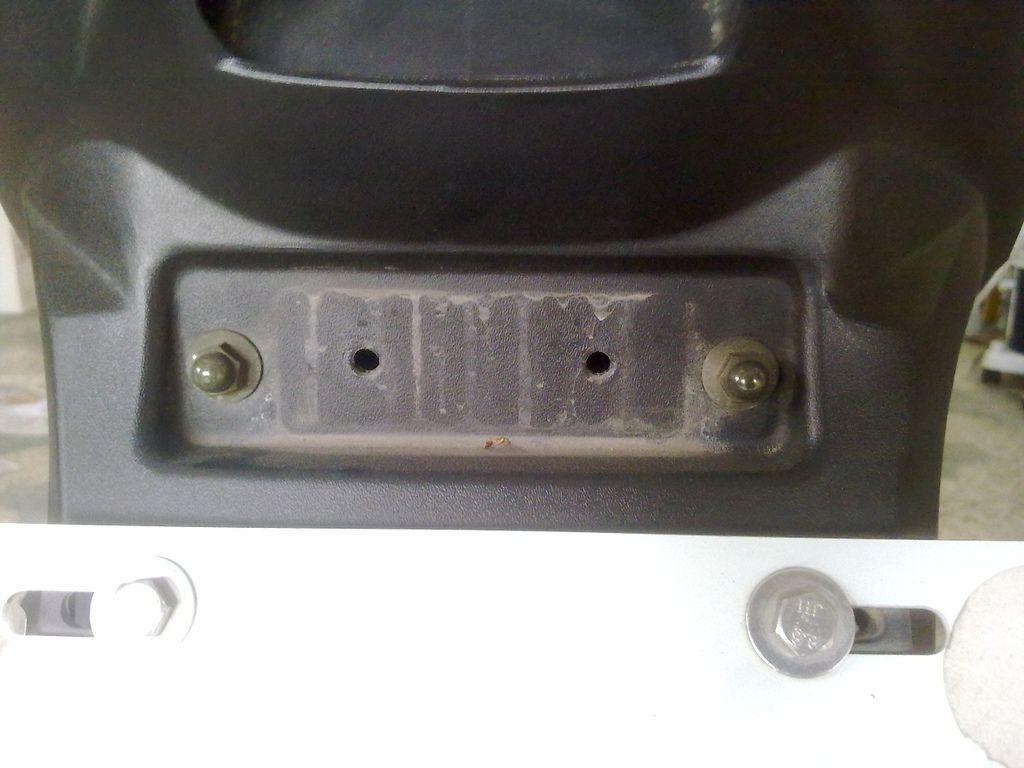

首先把反光片拆下來,拆這小小一片卻需要把電瓶也拆下
20120404953

再來把反光片分解,比想像中的還要薄,沒什麼空間可言
20120404956

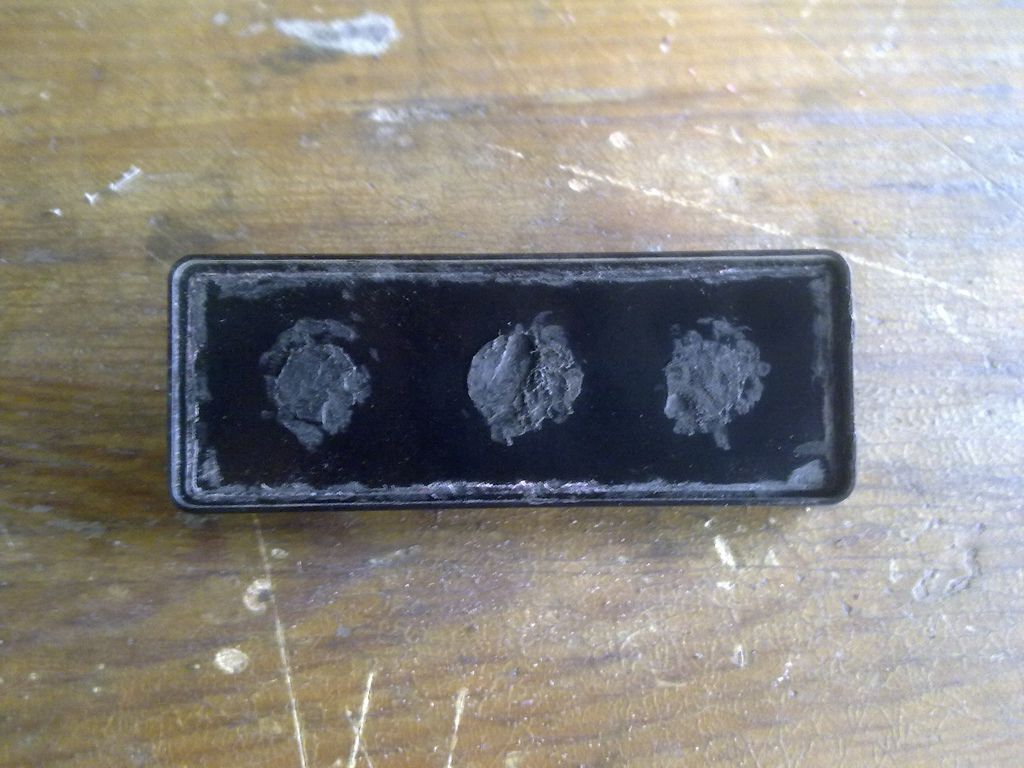

把裡面的凸點磨掉,增加一咪咪空間
20120404958

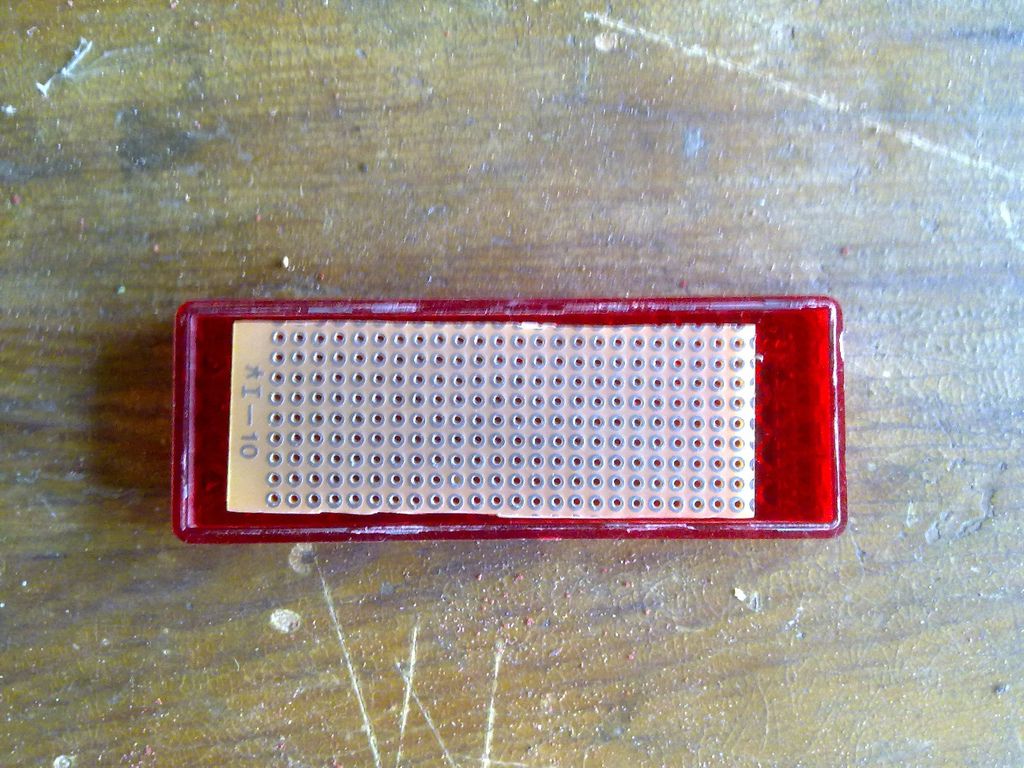

把電路板切割好
20120404959

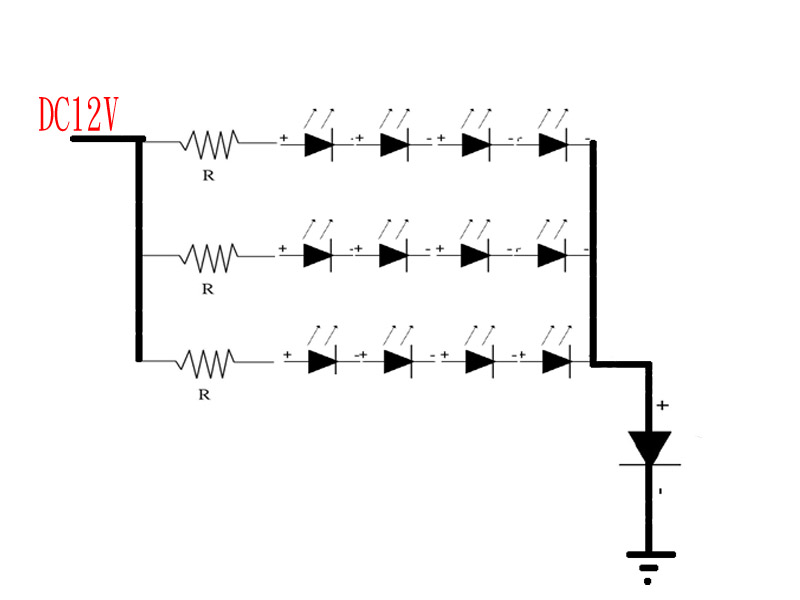

看一下電路圖,電阻300歐姆,四個LED串聯三組並聯
1

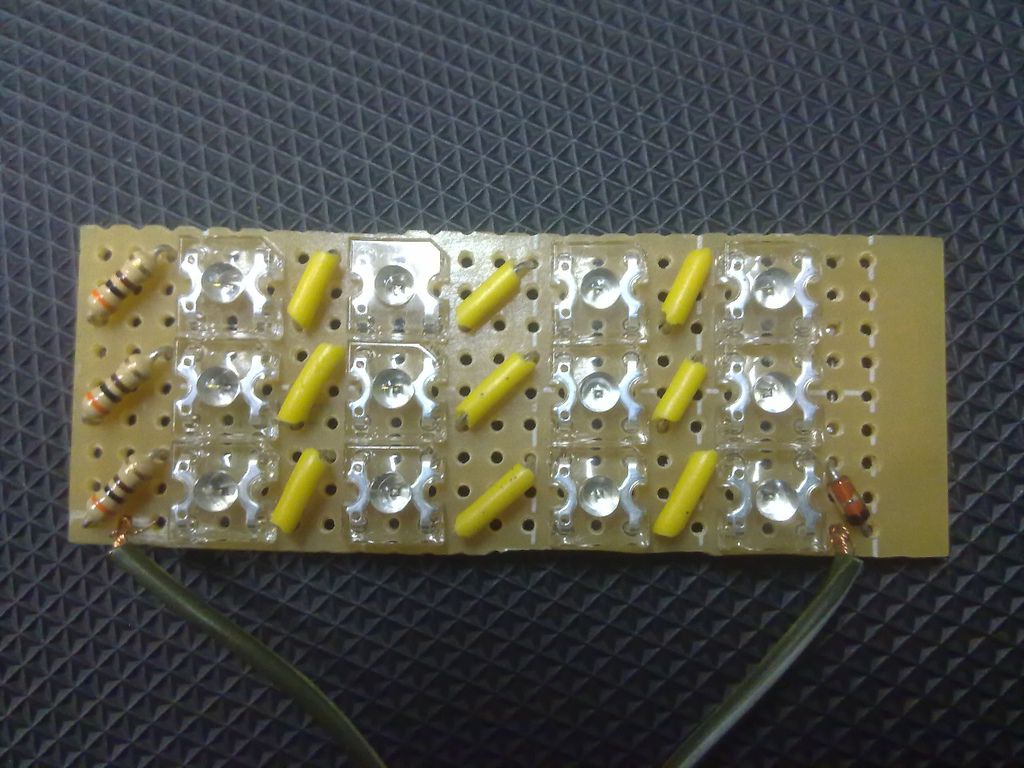

通通焊上去
20120404961

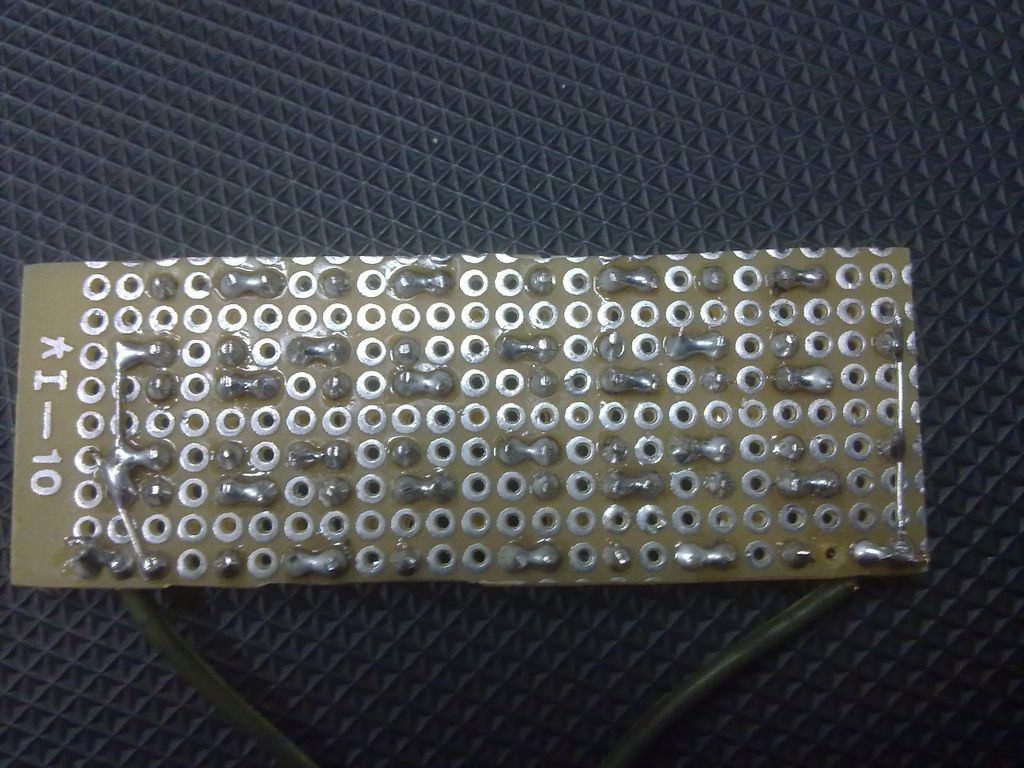

背面
20120404962

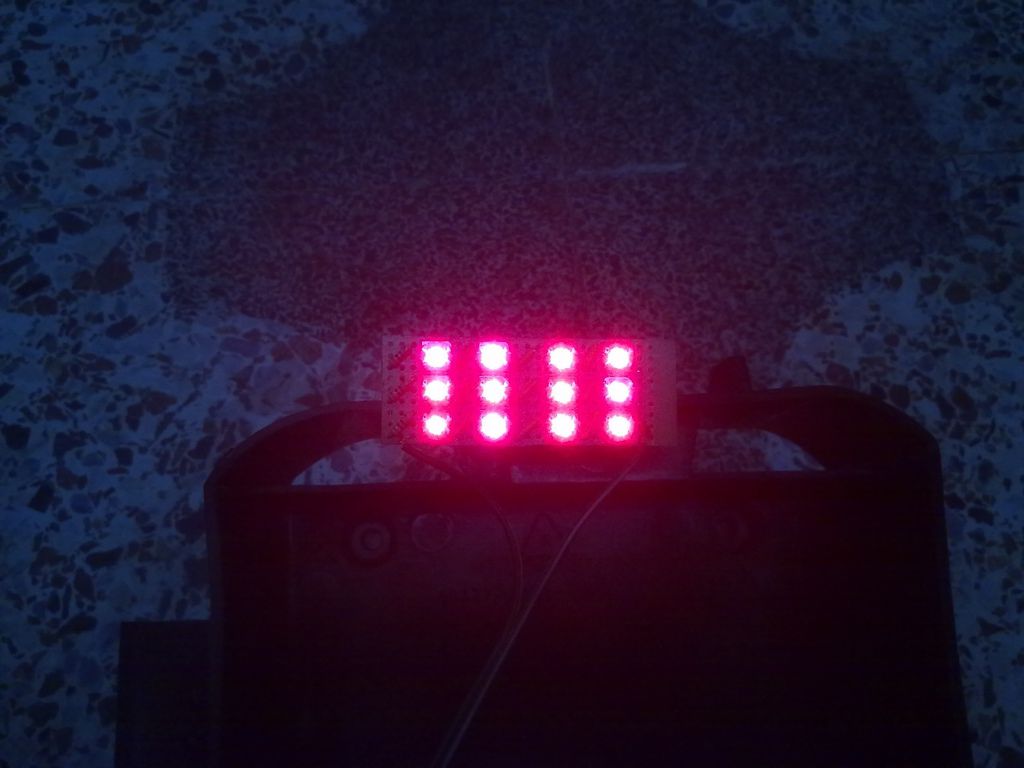

測試一下
20120404963

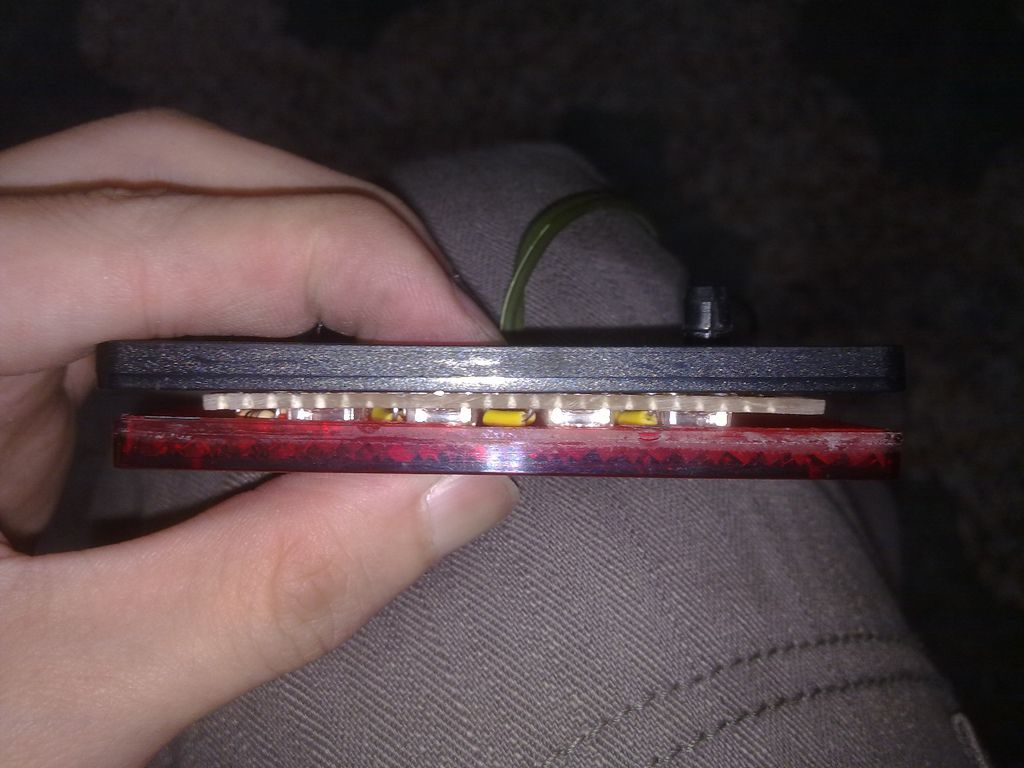

悲劇了...比想像中的厚
20120404965

可是都做到這裡了,就硬上吧

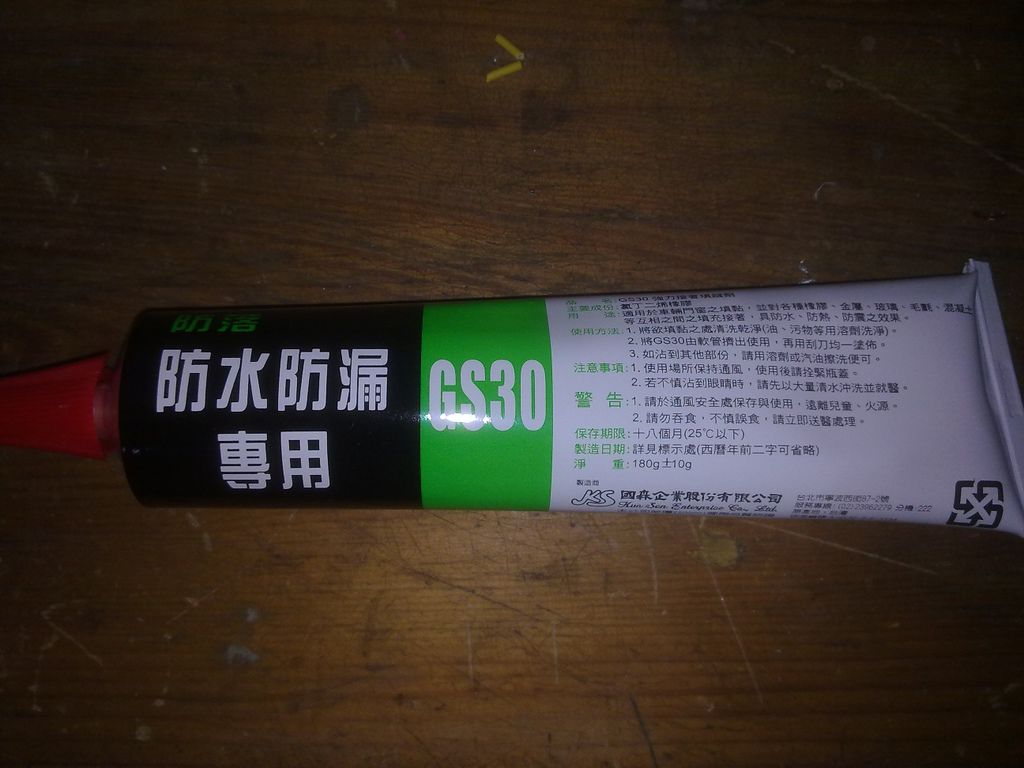

拿出防水膠
20120404966

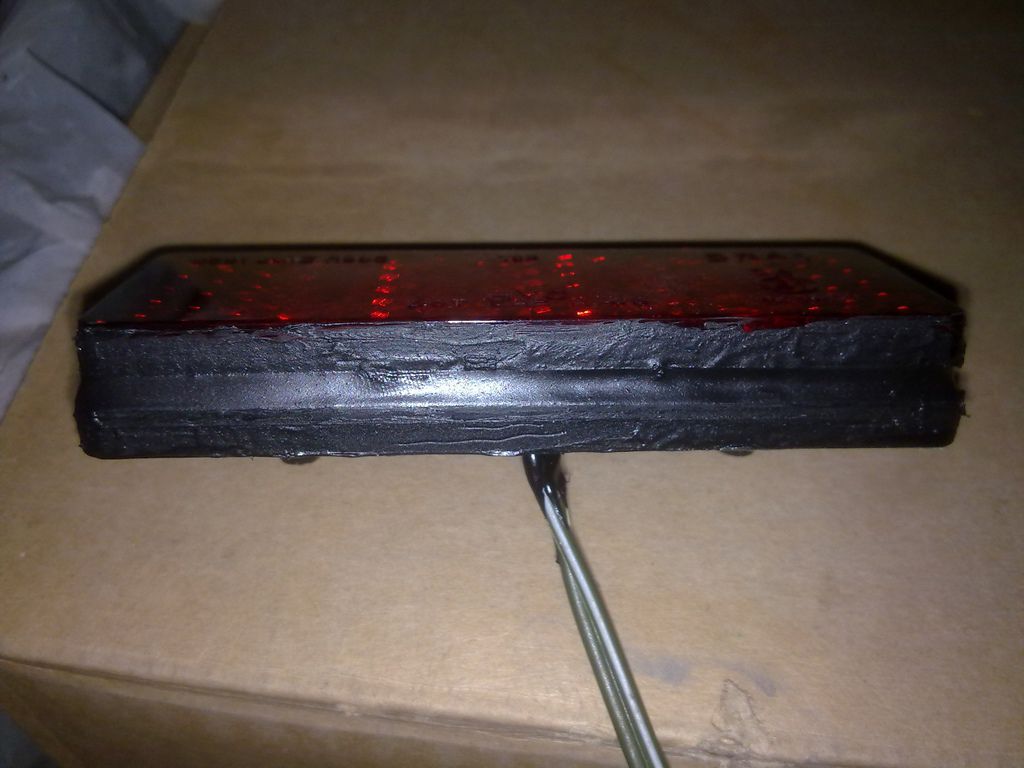

等乾(之後又用黑膠帶貼了二圈強化)
20120404967

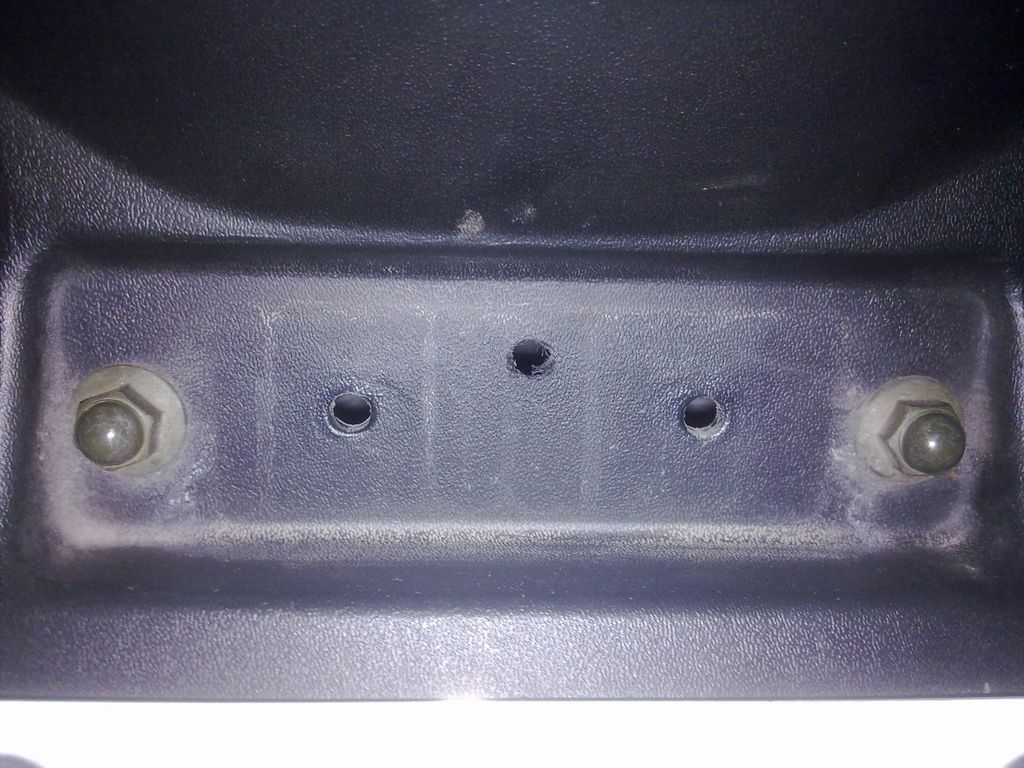

鑽個洞讓線路通過
20120404968

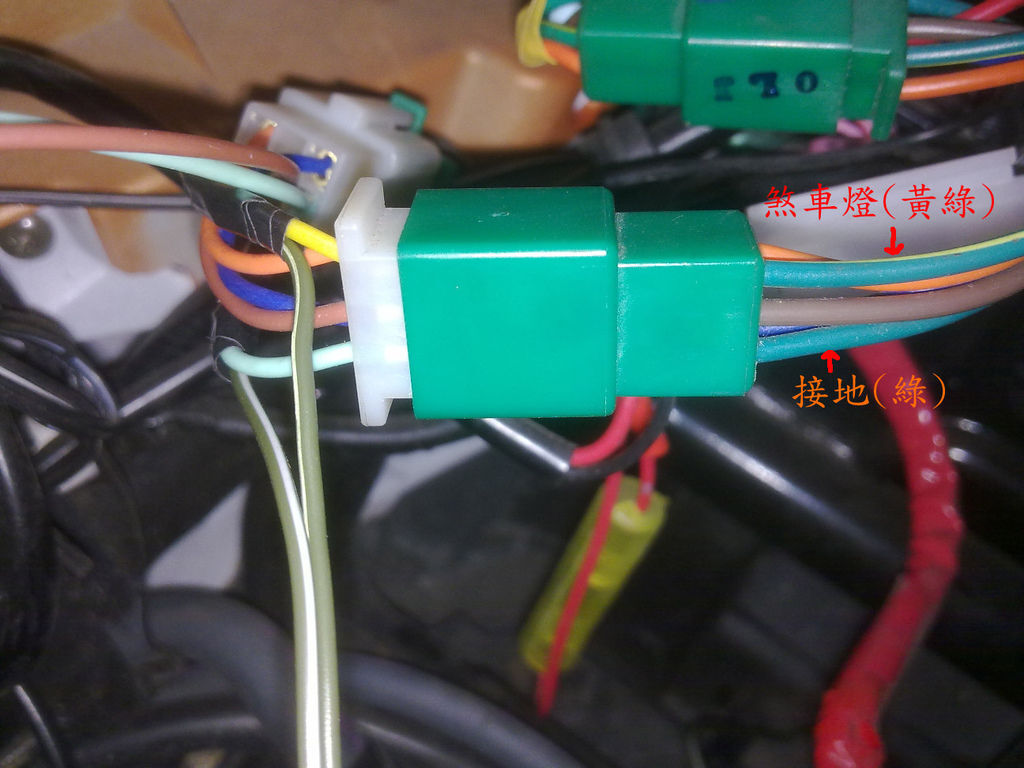

接上電路
20120404969

開小燈
20120404971

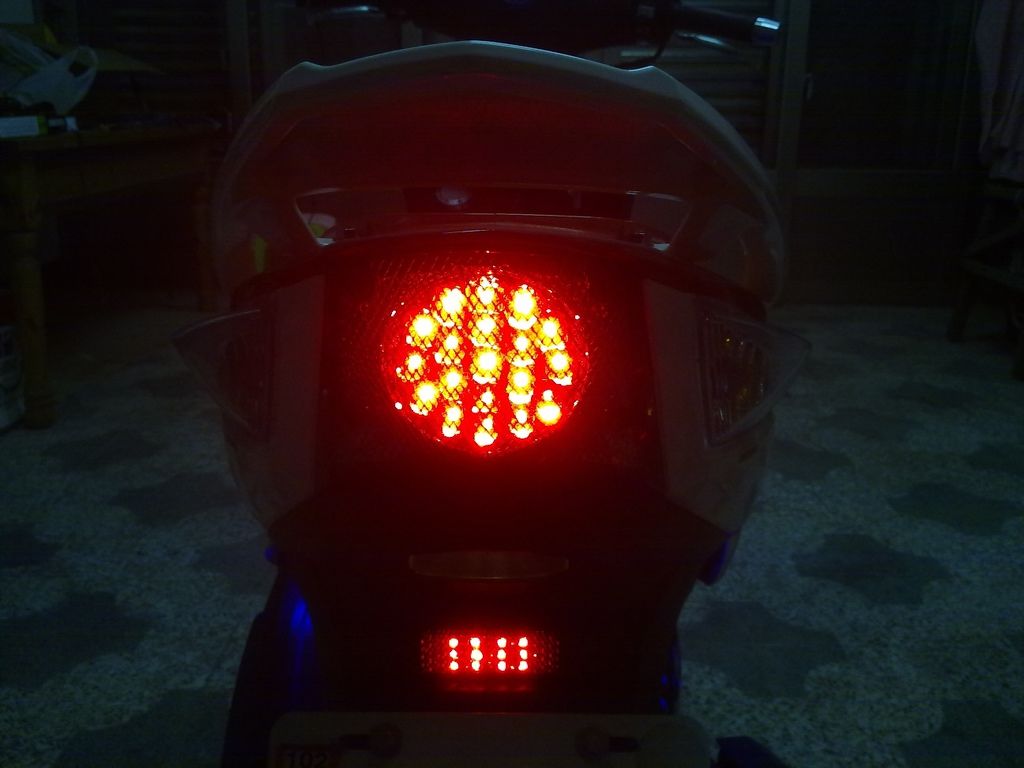

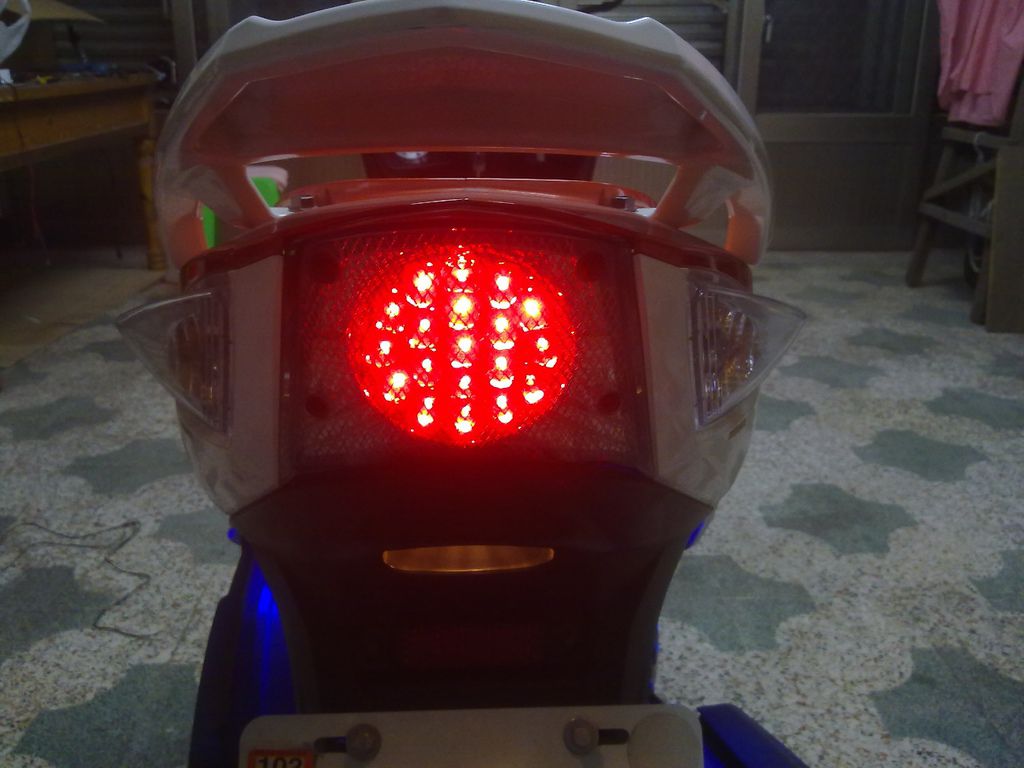

按煞車
20120404973

看到成功後花了3小時一切都值得了

一顆LED10元,電路板10元,防水膠45元

謝謝收看
